Khuôn bế (tiếng Anh: Die/Cutting Die) là một công cụ được chế tạo riêng biệt, dùng để cắt, cấn (tạo đường gấp), xé rãnh hoặc định hình các vật liệu phẳng như giấy, bìa carton, decal, da, vải... theo một hình dạng đã được thiết kế sẵn. Bài viết sau đây của Magix.vn sẽ giải thích rõ hơn về khuôn bế và ứng dụng của nó trong quy trình sản xuất bao bì.
1. Định nghĩa chính xác: khuôn bế là gì?
Về cơ bản, khuôn bế (tiếng Anh: Die/Cutting Die) là một công cụ được chế tạo riêng biệt, dùng để cắt, cấn (tạo đường gấp), xé rãnh hoặc định hình các vật liệu phẳng như giấy, bìa carton, decal, da, vải... theo một hình dạng đã được thiết kế sẵn.
Để hình dung một cách đơn giản nhất, hãy tưởng tượng khuôn bế giống như một chiếc khuôn cắt bánh quy (cookie cutter) phiên bản công nghiệp. Thay vì cắt bột, nó cắt các vật liệu sản xuất với độ chính xác cực cao và với một lực ép rất lớn.
Tuy nhiên, cấu tạo của một khuôn bế công nghiệp phức tạp hơn nhiều. Nó không phải là một khối kim loại đặc, mà là một tổ hợp của nhiều bộ phận khác nhau, được lắp ráp một cách tỉ mỉ trên một tấm đế. Mỗi bộ phận đảm nhận một chức năng riêng, cho phép khuôn bế không chỉ cắt đứt vật liệu, mà còn thực hiện nhiều thao tác khác trong cùng một lần dập.
2. Khám phá cấu tạo chi tiết của một khuôn bế điển hình
Hiểu rõ các thành phần cấu tạo sẽ giúp bạn nhận ra tại sao chất lượng của khuôn bế lại quan trọng đến vậy. Một khuôn bế phẳng (loại phổ biến nhất) bao gồm các bộ phận chính sau:
Ván khuôn (die board)
Đây là tấm đế, là "bản đồ" để gắn tất cả các chi tiết khác.
Chất liệu: Phổ biến nhất là ván gỗ ép (plywood) có độ dày tiêu chuẩn (thường là 18mm), được làm từ nhiều lớp gỗ mỏng ép lại với nhau để chống cong vênh. Đối với các khuôn bế cần độ chính xác siêu cao hoặc tuổi thọ cực dài, ván khuôn có thể được làm từ nhựa cứng, composite hoặc thậm chí là kim loại.
Quy trình: Thiết kế của sản phẩm (ví dụ: hình dạng trải phẳng của một chiếc hộp) được nạp vào máy tính. Sau đó, một máy cắt laser công suất cao sẽ cắt các đường rãnh trên tấm ván gỗ theo đúng thiết kế đó. Các đường rãnh này chính là nơi để "cài" các lưỡi dao vào.
Lưỡi dao bế (cutting rule)
Đây là thành phần quan trọng nhất, thực hiện chức năng cắt đứt vật liệu.
Đặc điểm: Là những dải thép mỏng, sắc bén. Một cạnh của dải thép được mài sắc (lưỡi cắt), cạnh còn lại là cạnh bằng để cắm vào ván khuôn.
Phân loại: Có nhiều loại lưỡi dao khác nhau về độ dày, độ cao và góc mài (vát giữa, vát một bên) để phù hợp với từng loại vật liệu. Dao để cắt bìa carton cứng sẽ khác với dao để cắt decal mỏng.
Chức năng: Cắt rời hoàn toàn sản phẩm ra khỏi tờ giấy lớn, hoặc cắt các chi tiết như ô cửa sổ trên hộp sản phẩm.
Lưỡi dao cấn (creasing rule)
Thường bị nhầm với dao bế, nhưng chức năng của dao cấn hoàn toàn trái ngược.
Đặc điểm: Cũng là những dải thép, nhưng cạnh làm việc của chúng hoàn toàn không sắc, thay vào đó là một đỉnh tù, được bo tròn.
Chức năng: Khi dập xuống vật liệu, dao cấn không cắt mà chỉ nén sợi giấy xuống, tạo thành một đường rãnh hằn sâu. Đường rãnh này làm suy yếu cấu trúc giấy một cách có kiểm soát, cho phép chúng ta gấp sản phẩm lại một cách dễ dàng và chính xác tại đúng vị trí đó. Đây chính là bí quyết tạo ra các đường gấp thẳng tắp trên hộp giấy.
Lưỡi dao xé rãnh (perforating rule)
Đặc điểm: Là một dạng dao cắt đặc biệt, có lưỡi cắt không liên tục mà bao gồm các đoạn cắt và các khoảng trống xen kẽ nhau (giống hình răng cưa).
Chức năng: Tạo ra các đường "xé" dễ dàng. Ứng dụng phổ biến nhất là trên các hộp sản phẩm có phần niêm phong cần xé, vé mời có phần cuống vé, hoặc các loại bao bì tiện lợi.
Mút cao su đàn hồi (ejection rubber)
Đặc điểm: Là những miếng mút, cao su xốp có độ đàn hồi cao, được dán dọc theo các lưỡi dao trên ván khuôn.
Chức năng: Khi khuôn dập xuống, lớp mút này bị nén lại. Ngay sau khi khuôn nhấc lên, lực đàn hồi của mút sẽ đẩy tờ vật liệu vừa được cắt ra khỏi bề mặt khuôn, giúp sản phẩm không bị dính lại và quy trình có thể tiếp tục một cách nhanh chóng. Đây là một chi tiết nhỏ nhưng cực kỳ quan trọng đối với hiệu suất của máy bế.
3. Quy trình bế thành phẩm diễn ra như thế nào?
Quá trình biến một bản thiết kế thành một sản phẩm được bế hoàn chỉnh gồm 3 giai đoạn chính:
Giai đoạn tiền sản xuất:
Thiết kế & bình bản: Nhà thiết kế tạo ra hình dạng trải phẳng của bao bì trên phần mềm chuyên dụng (như Adobe Illustrator, CorelDRAW). Sau đó, bộ phận kỹ thuật sẽ thực hiện "bình bản" (imposition), tức là sắp xếp nhiều sản phẩm trên một tờ in lớn để tối ưu hóa việc sử dụng vật liệu và giảm thiểu phế liệu.
Làm khuôn: Dựa trên file bình bản, xưởng làm khuôn sẽ tiến hành cắt laser ván gỗ và cắm các loại dao (bế, cấn, xé) vào đúng vị trí.
Giai đoạn sản xuất (dập bế):
Những tờ vật liệu lớn đã được in ấn trước đó sẽ được đưa vào máy dập bế (Die Cutting Machine).
Khuôn bế được lắp chặt vào máy.
Máy sẽ dập khuôn lên từng tờ vật liệu với một lực ép cực lớn. Trong một nhịp dập, tất cả các thao tác cắt, cấn, tạo rãnh đều được thực hiện đồng thời.
Tờ vật liệu sau khi dập sẽ được đẩy ra, sẵn sàng cho công đoạn tiếp theo.
Giai đoạn hậu sản xuất:
Bóc lề: Công nhân sẽ loại bỏ các phần giấy thừa, phế liệu xung quanh sản phẩm.
Dán và hoàn thiện: Các sản phẩm như hộp giấy sẽ được đưa qua máy dán tự động để gấp và dán các cạnh lại với nhau, tạo thành sản phẩm cuối cùng.
4. Ứng dụng của khuôn bế: tạo hình cho thế giới bao bì
Vai trò của khuôn bế là cực kỳ rộng lớn, gần như mọi sản phẩm bao bì giấy có hình dạng phi chữ nhật đều cần đến nó.
Sản xuất hộp giấy và thùng carton

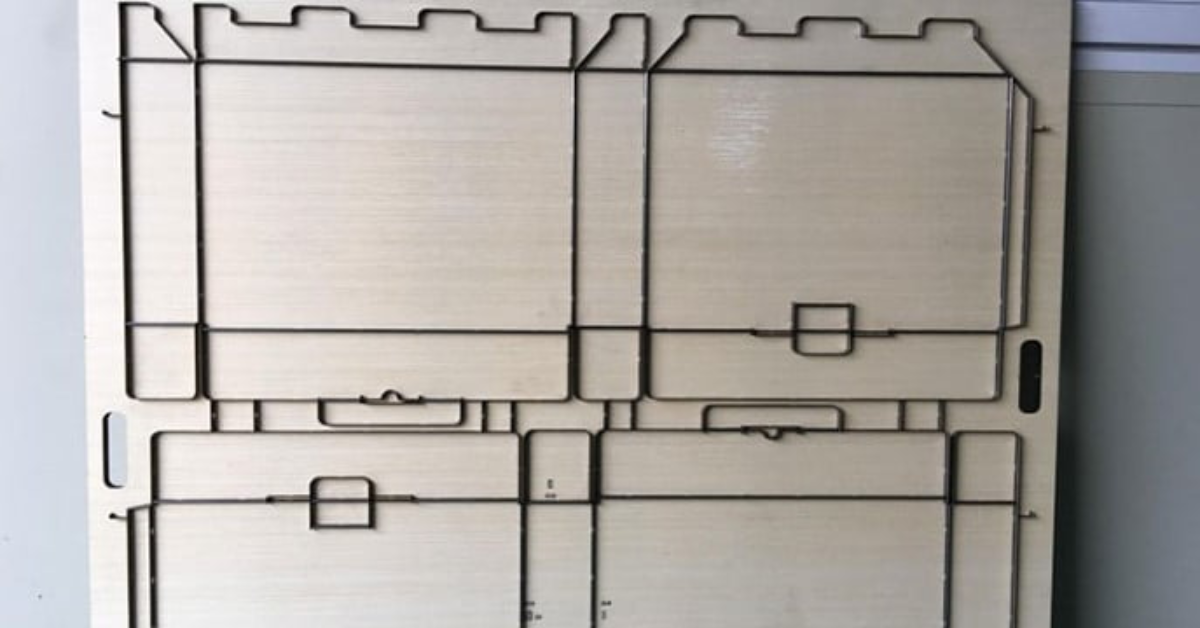

Khuôn bế để sản xuất thùng carton
Đây là ứng dụng phổ biến và quan trọng nhất. Từ những hộp mỹ phẩm, hộp dược phẩm nhỏ bé, hộp bánh kẹo, cho đến những thùng carton đựng đồ điện tử, tất cả đều cần khuôn bế để tạo ra hình dạng trải phẳng chính xác trước khi được gấp và dán. Khuôn bế quyết định mọi thứ: kích thước, nắp gài, tai khóa, ô cửa sổ...
Sản xuất tem nhãn, decal, sticker

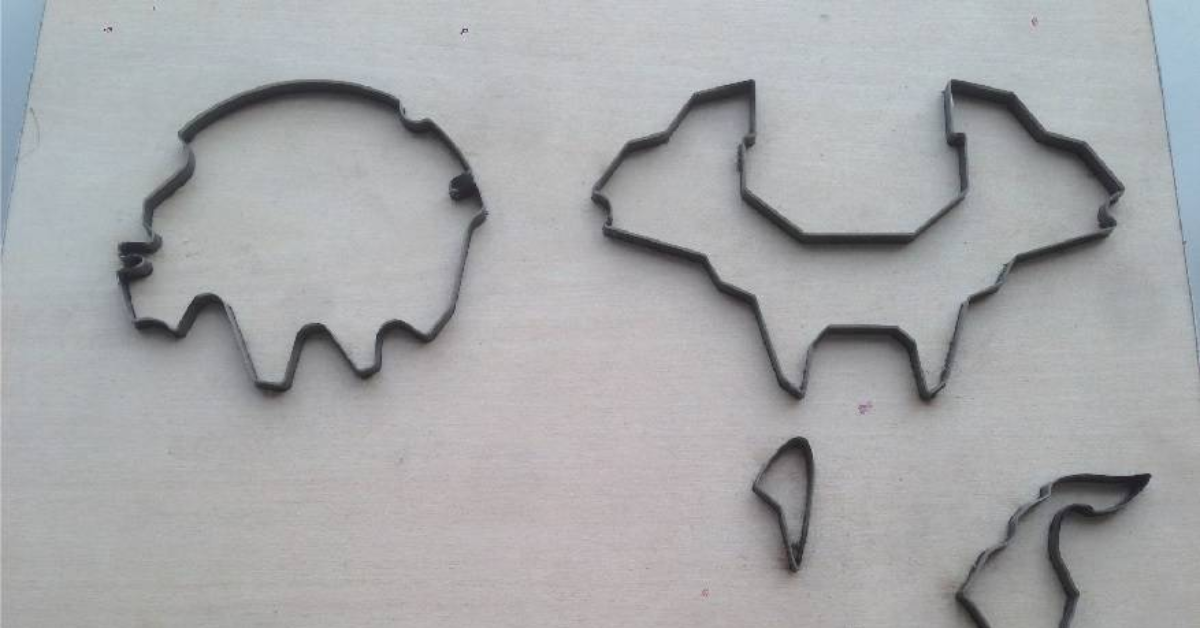

Khuôn bế dùng để sản xuất tem nhãn, decal, sticker
Đối với tem nhãn, khuôn bế có một nhiệm vụ đặc biệt gọi là "bế đứt nửa" (kiss cutting). Lực của máy và độ cao của dao được điều chỉnh một cách tinh vi để lưỡi dao chỉ cắt đứt lớp decal phía trên mà không làm rách lớp giấy đế (backing paper) bên dưới. Điều này cho phép chúng ta dễ dàng bóc từng con tem ra khỏi tờ decal lớn.
Các ứng dụng khác
Thiệp mời, thiệp chúc mừng: Tạo ra các hình dạng cắt lượn, các chi tiết trang trí phức tạp.
Bao bì thực phẩm: Hộp pizza, hộp hamburger, hộp khoai tây chiên...
Sản xuất POSM (Point of Sale Materials): Các loại standee, wobbler, kẹp quảng cáo có hình dạng đặc biệt.
Ngành may mặc: Khuôn bế cũng được dùng để cắt các chi tiết vải theo rập.
Đồ dùng văn phòng: Bìa kẹp tài liệu (folder), bao thư có cửa sổ...
5. Tầm quan trọng của một khuôn bế chất lượng
Việc đầu tư vào một khuôn bế tốt không phải là chi phí, mà là một khoản đầu tư vào chất lượng. Một khuôn bế kém chất lượng sẽ gây ra hàng loạt vấn đề:
Sai lệch kích thước: Sản phẩm cuối cùng có thể không vừa khít, hộp không đóng được, tem nhãn bị lệch.
Đường cấn không tốt: Gây khó khăn khi gấp, làm gãy giấy hoặc tạo ra các đường gấp nhăn nhúm, mất thẩm mỹ.
Tơ giấy (Paper dust): Dao bế cùn sẽ không cắt "ngọt" mà có xu hướng "xé" giấy, tạo ra nhiều bụi và tơ giấy, làm bẩn sản phẩm và máy móc.
Giảm tuổi thọ, phải làm lại: Khuôn kém chất lượng sẽ nhanh mòn, không đáp ứng được các đơn hàng lớn, buộc phải tốn chi phí và thời gian để làm lại khuôn mới.
Ngược lại, một khuôn bế sắc bén, chính xác sẽ đảm bảo hàng nghìn, hàng triệu sản phẩm ra đời đều đồng nhất như một, với các đường cắt mượt mà và các nếp gấp hoàn hảo. Nó thể hiện sự chuyên nghiệp của nhà sản xuất và sự tôn trọng đối với sản phẩm cũng như khách hàng.
Tóm lại, khuôn bế chính là cây cầu nối liền giữa thế giới ý tưởng sáng tạo của nhà thiết kế và thế giới sản xuất hàng loạt của nhà máy. Nó là công cụ thầm lặng nhưng không thể thiếu, quyết định hình hài, sự vừa vặn và tính thẩm mỹ của gần như mọi sản phẩm bao bì mà chúng ta thấy hàng ngày.
